El Flecha Rectificada NB puede ser utilizada en una amplia gama de aplicaciones como un componente mecánico, desde un eje recto hasta uno de husillo.
Flechas Rectificadas
Descripción del producto
La experiencia de la ingeniería de NB abarca un amplio rango de capacidades de manufactura y maquinado para flechas rectificadas, rieles de soporte y otros componentes de equipo. Con maquinaria sofisticada, procesos de control de calidad líderes en la industria, y una historia de innovación que data de 1939, podemos cumplir sus requerimientos de exactitud, dureza y precisión.
Siga navegando en nuestro sitio web para aprender más acerca de nuestras capacidades de elaboración de rieles de soporte rotativos y lineales, o contacte a nuestra oficina por teléfono o correo electrónico para analizar sus requisitos con uno de nuestros ingenieros.
Beneficios y Características en Breve
NB ha invertido en tecnología avanzada de maquinado – incluyendo tornos CNC, máquinas de esmerilaje cilíndrico, fresadoras, y más – para cumplir con los requisitos de ingeniería de cualquier cliente. Podemos realizar cualquier cosa desde machuelado y escalonamiento de ejes, hasta ejes de husillo sofisticados y fabricación de rieles soporte lineales. Como resultado, podemos diseñar productos que ofrecen:
Resistencia superior al daño
Utilizando tecnología avanzada de tratamiento con calor, podemos mejorar la resistencia de nuestros dispositivos de sistemas de ejes rotativos y lineales. Nuestros procesos de enfriamiento y atemperado crean una capa externa con dureza uniforme que resiste los daños incurridos comúnmente con el paso del tiempo.
Dureza disminuida de superficie
Una superficie suave es esencial para mejorar el desempeño y precisión de nuestros productos. Los rieles de soporte lineales NB cuentan con rectificado de precisión para asegurar que la dureza esté limitada a no más de Ra 0.4.
Para una lista completa de especificaciones de ingeniería, cálculos de ángulos y demás información, descargue nuestro catálogo de productos de sistemas de ejes lineales o contacte a un representante NB directamente.
Amplio Rango de Opciones
Usted puede encontrar ejes y rieles de soporte lineales NB en un diverso rango de aplicaciones, incluyendo equipo de manufactura, bienes de consumo, y más. Para personalizar productos a necesidades específicas de nuestros clientes, ofrecemos numerosas opciones de manufactura, incluyendo:
- Diversas cubiertas, incluyendo cromo y cerámica, al igual que servicios de reparación y revestimento para componentes antiguos
- Un rango de distintos materiales, incluyendo acero de soporte de cromo de alto carbono y acero inoxidable Martensítico
- Múltiples tipos de productos, incluyendo componentes NB SFW/SFWS/SN/SNS/SNT y otros ejes de alta precisión para nuestros propios casquillos corredera y soportes
También podemos fabricar ejes con toma central SNB/SNSB y ejes de pulgada pre taladrado SFW-PD para rieles de soporte de eje NB. Utilizar rieles de soporte lineales NB puede ahorrar tiempo en los procesos de diseño y ensamblaje, al igual que simplificar la instalación. Contacte a un representante para analizar si esto es una opción para su proyecto.
Comprometidos con la Precisión y la Exactitud
Completamos todos nuestros servicios de manufactura y fabricación en nuestras instalaciones de última generación. Esto asegura que nos apegamos a los más altos estándares de control de calidad y podemos escalar nuestros procesos sin mayor esfuerzo para cumplir con órdenes de alto volumen. Técnicos calificados que tienen acceso a sofisticadas herramientas de medición realizan pruebas sobre todos los productos para confirmar que cumplan con sus requisitos en lo referente a la tolerancia en dimensiones.
Cuente con NB para todas sus necesidades de maquinaria de precisión, incluyendo fabricación de rieles de soporte lineales y ejes rotativos. Llame o envíe un correo electrónico a nuestra oficina para solicitar un presupuesto hoy mismo.
Estructura y Ventajas
La experiencia de NB en maquinaria y tratamiento con calor se convierte en la fabricación de ejes de husillo, ejes rodillo y ejes de maquinaria general para movimiento rotativo. La tecnología de alta precisión de NB responde a diversos requisitos de maquinado de ejes.
Tecnología Avanzada de Maquinado
NB realiza una gran variedad de procesos de maquinado de alta precisión para proveer el eje personalizado de un maquinado relativamente fácil, tal como machuelado y escalonado de eje, hasta los ejes y husillos de alta velocidad de rotación. NB también puede responder a los requisitos de esmerilaje especial y maquinado de perforación.
Requisitos Especiales
Basándose en los bosquejos del cliente y en las especificaciones, NB responderá a los requisitos del cliente en material (SCM, SKS, etc.), tratamiento con calor, tratamiento de superficie, etc.
Excelente Resistencia al Desgaste

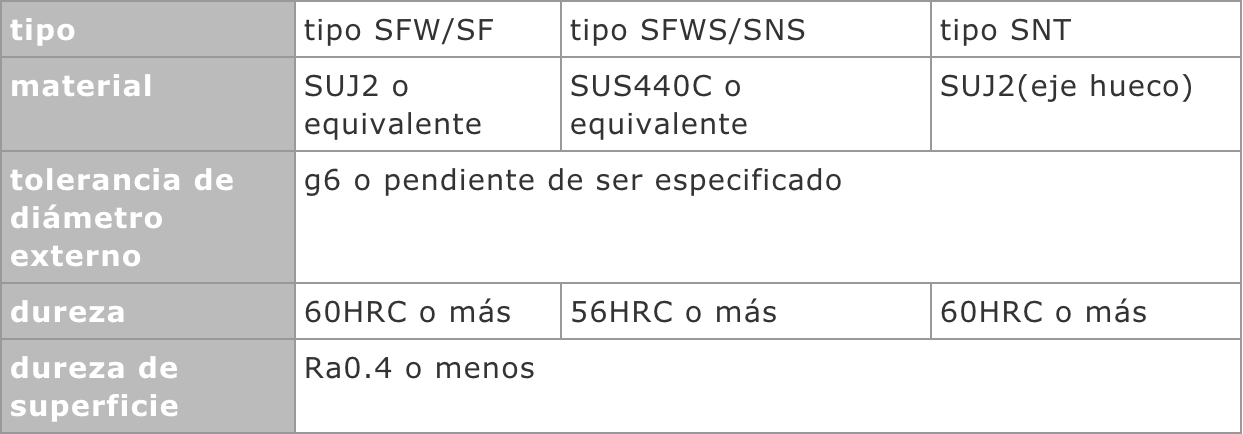

Los materiales más comúnmente utilizandos son el acero soporte de cromo de alto carbono (SUJ2 o equivalente) y acero martensítico (SUS440C o equivalente). La avanzada tecnología de tratamiento de calor de NB le brinda a estos materiales una excelente resistencia al desgaste mediante enfriamiento y atemperado para lograr una capa de dureza uniforme en las direcciones circunferenciales y axiales. El dibujo muestra de abajo indica la profundidad de capa endurecida del eje NB.
Soporte de Eje y Riel de Soporte de Eje
Estos componentes facilitan la instalación del eje y ayudan ahorrar tiempo de diseño/ensamblaje.
Dureza de Superficie
El esmerilaje de precisión resulta en una dureza de superficie de menos de Ra 0.4
Serie FIT
La serie FIT es un conjunto de casquillos lineales y ejes lineales. Mediante el esmerilaje preciso de eje, la serie FIT logra el mejor ajuste de espacio libre para un movimiento lineal suave y de gran exactitud.
Amplia Selección de Tipos de Ejes
Tipo SF, tipo SNS, tipo SNT, SNB, tipo SNSB (Eje con toma central) SFW, tipo SFWS (eje pulgada) SFW-PD, tipo SFWS-PD (Eje pulgada, pre-taladrado) eje husillo, eje rodillo
Capa Endurecida (muestrario)
tipo SFW/SFWS (Serie Pulgada)
tipo SF/SNS/SNT (Serie Métrica)
El Flecha Rectificada NB es un eje de alta precisión que puede ser utilizado con casquillo corredera o cualquier otro tipo de soporte. Un amplio rango de maquinado es provisto para bosquejos y requerimientos del cliente.
tipo SFW-PD/SFWS-PD (Eje con Toma Central de Serie Pulgada)
tipo SNB/SNSB (Eje con Toma Central de Serie Métrica)
Los ejes con toma central pre-taladrados son estandarizados para una fácil selección que pueden ser utilizados con los rieles de soporte de eje SA.
Los tipos SFW y SFWS son ejes de pulgada de dimensión con las mismas especificaciones que los tipos SF/SNS. Los tipos SFW-PD y SFWS-PD son series estandarizadas que pueden ser utilizadas con los rieles de soporte de eje WA.

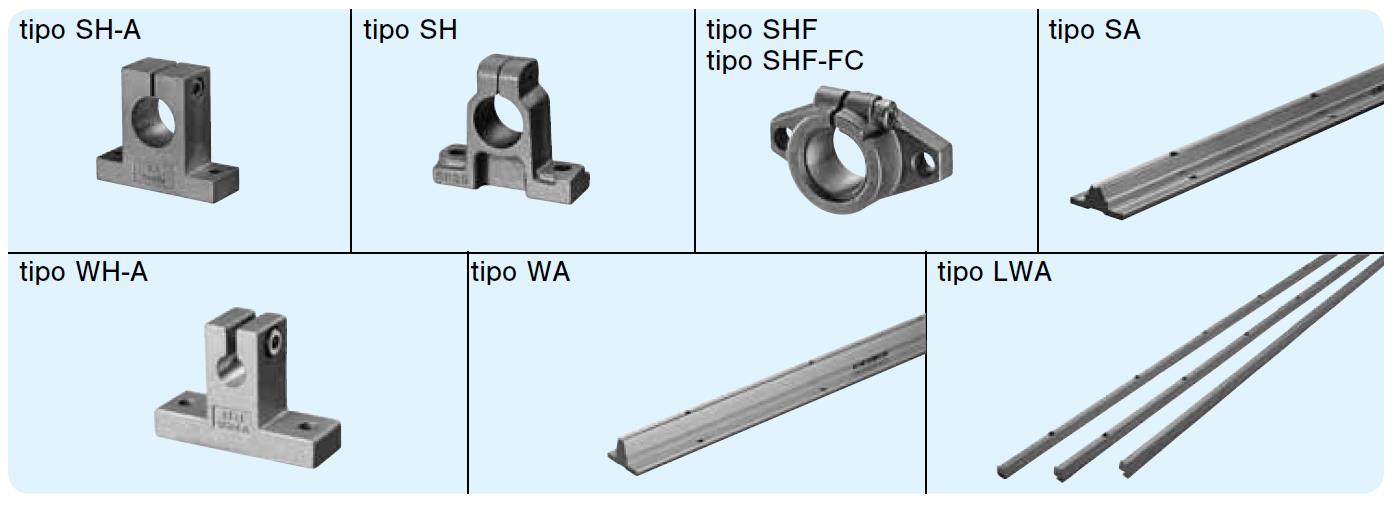

Soporte de Eje y Riel de Soporte de Eje
Tipo WH-A/WA/LWA (Serie Pulgada)
Tipos SH-A/SH/SHF, SHF-FC/SA (Serie Métrica)
Especificaciones Especiales
Basándose en bosquejos y especificaciones, NB fabrica ejes de husillo, ejes de rodillo que son para movimiento rotativo. Material, tratamiento con calor (endurecimiento/atemperado), tratamiento de superficie, etc. NB cumple con los requisitos del cliente. Por favor contacte a NB para más detalles.
